隆中重工提供詳細的振動脫水篩圖紙

當用戶在求購振動脫水篩的時候，對脫水篩的結構組成以及相關知識都須要有一個詳細的了解，這樣可為日后使用或是維修振動脫水篩能夠提供很大的幫助，所以今天隆中重工提供給大家詳細的振動脫水篩圖紙以及結構說明。

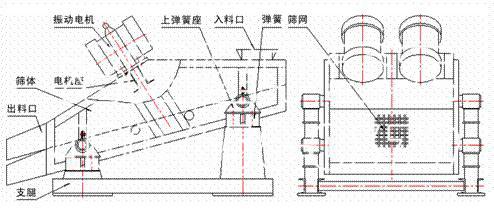

振動脫水篩主要有篩箱、激振器、支承系統及電機組成，我們把各個部分分開詳細為您介紹。

1、篩機箱體：由側板、后擋板、托梁及壓緊裝置組成。側板、后擋板均為Q235整塊鋼板制成，所有其他部件均由數控機床加工，保證零件的互換性。側板與后擋板、電機座、排料梁采用焊接，有良好的結構強度并便于連接、維修。

2、篩面：篩面采用聚氨酯材質，分段鋪設在下部排料梁上，用專用銷子緊固，拆裝非常方便；與常規的金屬篩板相比，耐磨性能是一般剛性材質的5倍以上，且不容易松散、堵塞。

3、激振器：用螺栓將兩臺振動電機緊固在篩體電機座上作為激振器，調整電機兩段偏心塊便可以調整篩機的振幅，因而安裝方便，調整靈活。

4、支撐裝置：由彈簧橡膠柱及上下支撐座組成，裝篩機時上座與機體的座耳連在一起。出廠時為水平安裝的橡膠柱。

5、振動電機：和其他廠家脫水篩大的不同點就在用激振力的選擇。隆中重工采用振動電機代替其他廠家用的偏心激振塊，降低客戶成本以及機器的故障發生率，維修也方便。

下面詳細介紹下振動脫水篩結構設計的特點

1、隆中重工新型脫水篩將振動電機作為振動源，振幅可調、簡單可靠、維修方便；
2、配備高耐磨、防堵聚氨酯篩網，模塊化程度高，易于人工安裝和局部更換，使用壽命較長；
3、采用創新的45度的標準背斜喂料區設計，利用機器離心力輔助脫水，可提高脫水量；
4、可人為快速調整篩面的傾斜角度，以便于精細調整生產流程，實現產量以及效率的大化；
5、連接部分采用振動脫水篩專用的高強度環槽鉚釘鉚接。

這樣特別的設計可以讓脫水篩的脫水效果很好，效率更高，使用壽命將變得更長，所以隆中重工對新型脫水篩這樣的設計主要考慮到以下原因：

1、由于隆中重工新型TS系列的脫水篩結構設計特別，所以特別適合處理細粒礦物，處理量大，脫水充分，技術經濟效果顯著。
2、采用雙振動的電機進行激振，不但可以使結構緊湊且堅固，壽命較長，而且克服了傳統設備偏心振動器結構較龐大、漏油、磨損多、噪聲大、不變維護的缺點。
3、側板采用抗磨性能的耐磨膠板，保證篩框不受磨損破壞，從而起到降低設備噪音、保護設備的作用。
4、新型TS系列脫水篩表面采用特別的化學防腐處理，更適合在惡劣的工作環境中的應用。
5、采用橡膠減振柱，更適合潮濕工況，既減振又經久耐用。
6、新型TS系列脫水篩由于用了高強度鉚釘鉚接，很好的解決了因焊接出現問題從而導致側板經常開裂的問題，不用擔心設備配件安裝的不牢固的問題。

因此，隆中重工生產的TS系列振動脫水篩無論是在結構設計方面，還是在做工質量方面都經得起時間的考驗，歡迎您來電咨詢。
