振動脫水篩設計方案及選擇對比

方案一：

脫水篩齒輪強迫傳動振動器的主要的特點：能保證兩偏心軸的振動相位角一致.物料能按一D的拋擲角運動進行篩分.組裝精度要求一般.這種篩子的大不足：噪音大,軸容易發熱,漏油也較嚴重,齒輪使用壽命短等.

方案二：

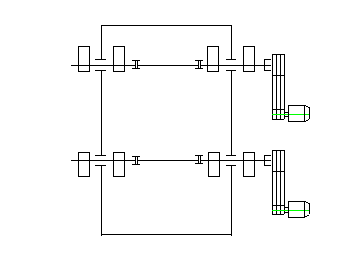

雙不平衡激振器由兩臺電機拖動,主要取消了一對齒輪,代之以兩臺脫水篩電動機直接帶動軸轉動.采用這種傳動方式的振動器,其特點是可以簡化了激振器的結構,使振動篩的潤滑,維護和檢修大為簡化;篩子噪音,減輕漏油和降低費用等.

 方案三：

采用這種傳動方式的振動器,其特點可以降低脫水篩篩子噪音,消除漏油,減少備件消耗和降低費用等.但振動器兩軸同心度,及其裝備精度要求較高.通過三角帶傳動的振動器,如兩電機膠帶輪的三角膠帶松緊不一致時,均會引起由于兩軸摩擦傳動阻力的差異而導致兩偏心相位角的不一致,從而造成物料在篩面上不規則運動,影響脫水篩篩分效率.
