隆中直線脫水篩的結構特點及原理

脫水篩結構特點：

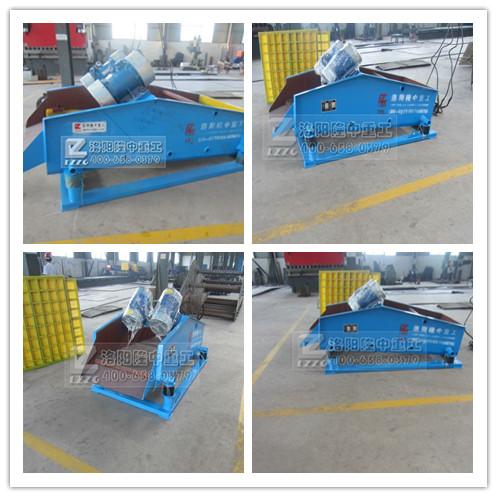

直線脫水篩由篩箱、激振器、彈性支撐裝置、撓性聯軸器及電機等部件組成。

l.篩箱:由篩框、篩板組成。

(1)脫水篩框為高強度螺栓聯接的空間金屬結構件,主要由側板、內外加強板、橫梁、加強梁、支承端梁組成。側板與下部橫梁組成承重桁架，用于承受篩板和物料的負荷。支撐端梁與彈性支撐裝置聯接，承受篩機振動部分的重量。在篩框的入料端設有入料端梁和入料襯板。在出料端設有出料端梁和出料襯板。

(2)篩板:分為不銹鋼焊接篩板或聚氨酯篩板,脫水、脫介、脫泥時采用條縫篩板，分J時用長矩形孔或方孔篩板。篩機有單層篩、雙層篩和三層篩三種。

2.脫水篩激振器：激振器為對稱布置在篩箱兩側板上的塊偏心結構，對稱偏心塊采用撓性連接軸或萬向傳動軸聯接，外設中間保護罩，電機經撓性聯軸器直接驅動激振器組。通過調整配重板塊數或主、副偏心塊相互的夾角，實現振幅的調整。

3.彈性支撐裝置:篩機通過四組彈性支撐裝置固定在建筑物上，彈性支撐裝置采用橡膠彈簧減振。

4.撓性聯軸器:撓性聯軸器采用瓣形結構與激振器聯接，可承受較大的啟動扭矩,并能減小篩機起車和停車時過共振對篩機造成的損壞。

脫水篩工作原理：

此脫水篩篩機根據自同步原理,激振器產生的激振力作用方向與水平方向成固定夾角（具體數值見技術特征表），兩組偏心塊質量相同，做同步反向轉動，在各瞬時產生的離心力沿振動方向的分力總是相疊加的，而在其法向的分力總是相互抵消，從而形成了單一的沿振動方向的激振力，使篩箱做往復直線運動。
